Bạn muốn tìm hiểu chi tiết về cách bố trí thép sàn 2 lớp? Hãy để Kiến Trúc Hùng Gia Phát hướng dẫn bạn từng bước một, từ khâu chuẩn bị đến hoàn thiện trong nội dung ngay sau đây.

Với kinh nghiệm nhiều năm trong lĩnh vực xây dựng, Kiến Trúc Hùng Gia Phát hiểu rõ tầm quan trọng của việc bố trí thép sàn 2 lớp đúng kỹ thuật. Chính vì thế, chúng tôi sẽ chia sẻ những kiến thức chuyên sâu và kinh nghiệm thực tế để giúp bạn có cái nhìn tổng quan nhất về quy trình này. Đừng bỏ lỡ những thông tin hữu ích này bạn nhé!

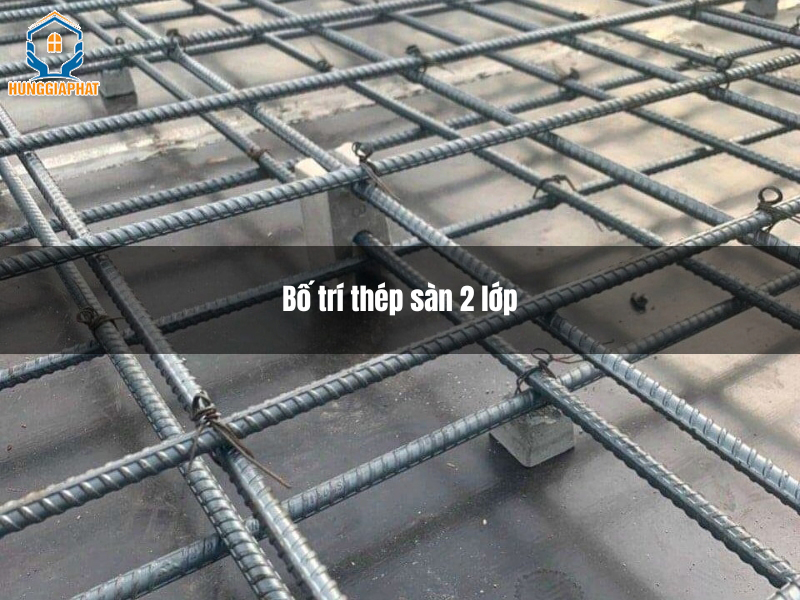

Vai trò của thép sàn 2 lớp

Kết cấu thép sàn 2 lớp đóng vai trò quan trọng trong việc nâng cao độ bền và khả năng chịu lực của công trình. Với thiết kế này, thép được bố trí thành 2 lớp, giúp gia tăng khả năng chống nứt và gãy sàn, đồng thời đảm bảo sự ổn định cho toàn bộ kết cấu.

Thép sàn 2 lớp còn có khả năng tạo hình linh hoạt, thích hợp cho những công trình có ý tưởng thiết kế độc đáo. Việc sử dụng thép này cũng giúp cải thiện khả năng chống thấm và chịu nhiệt, mang lại sự an toàn cho người sử dụng.

Nên bố trí thép sàn 1 lớp hay thép sàn 2 lớp?

Thông thường, việc lựa chọn cấu tạo thép sàn 1 lớp hay 2 lớp phụ thuộc vào nền đất và tải trọng của công trình. Ví dụ, với những công trình nhà cấp 4 đơn giản, bố trí thép sàn 1 lớp vẫn có thể đáp ứng yêu cầu. Ngược lại, đối với các công trình cao hơn và có tải trọng lớn hơn, việc sử dụng thép sàn 2 lớp là cần thiết.

So với thép sàn 1 lớp, thép sàn 2 lớp nổi bật với khả năng chịu lực vượt trội, trọng lượng nhẹ và khả năng vượt nhịp lớn. Những ưu điểm này khiến việc bố trí thép sàn 2 lớp trở nên thiết yếu trong các công trình cao tầng, có tính công nghiệp hóa cao và yêu cầu thời gian thi công nhanh chóng.

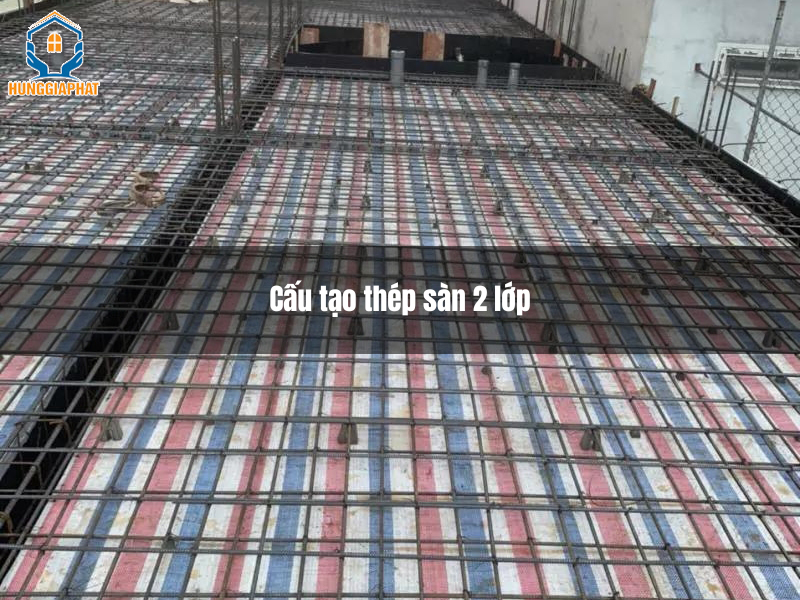

Cấu tạo thép sàn 2 lớp

Như tên gọi thép sàn 2 lớp, cách bố trí này bao gồm 2 lớp thép bên trong, với lớp trên chịu momen âm và lớp dưới chịu momen dương.

Đối với lớp thép trên

Thép lớp trên (hay còn gọi là thép mũ sàn) chịu momen âm và được bố trí tại 1/4L ở cạnh ngắn. Loại thép này thường có cấu tạo vuông góc và nằm dưới thép mũ. Tuy nhiên, cách bố trí này thường chỉ áp dụng cho các công trình nhỏ, có kinh phí hạn chế. Việc cắt thép cũng có thể gây khó khăn trong quá trình thi công.

Đối với lớp thép dưới

Lớp thép dưới chịu áp lực, được bố trí dọc theo phương cạnh ngắn, trong khi thép phân bố vuông góc với thép chịu lực dọc theo phương cạnh dài. Sau khi hoàn tất việc buộc thép lớp dưới, tiến hành kê con kê và tạo lớp bê tông cho sàn. Giữa các lớp thép sàn 2 lớp, sử dụng chân chó để đảm bảo chiều cao làm việc của sàn.

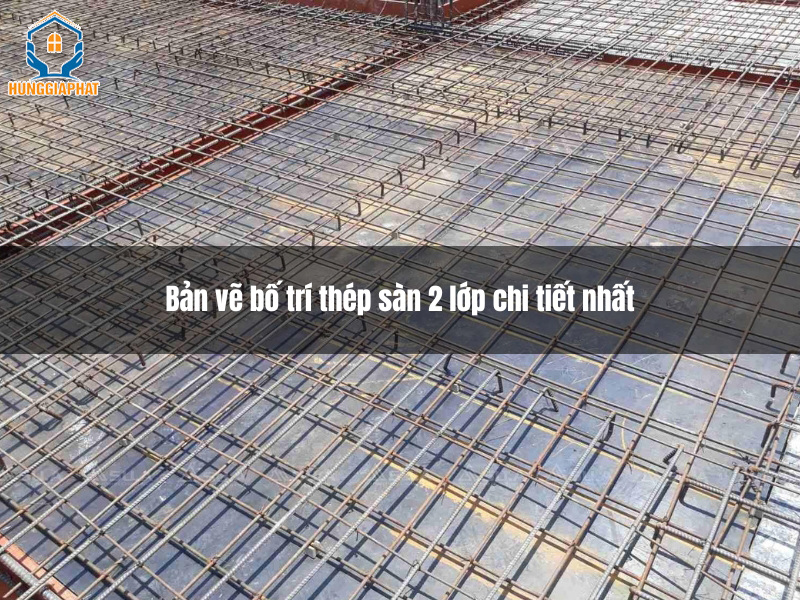

Bản vẽ bố trí thép sàn 2 lớp chi tiết nhất

Bản vẽ bố trí thép sàn đơn giản là tài liệu thể hiện cách sắp xếp lớp sàn thép trong một công trình xây dựng. Mỗi bản vẽ sẽ hiển thị các thông tin như diện tích sàn, mật độ thép trên 1m², độ dày của sàn thép và số lớp thép, tất cả đều được điều chỉnh để đảm bảo độ bền và an toàn cho công trình.

Tương tự như bản thiết kế nhà thông thường, bản vẽ bố trí thép sàn là tài liệu quan trọng để thợ thi công thực hiện và giúp gia chủ theo dõi tiến độ công trình so với bản vẽ ban đầu. Về cơ bản, bản vẽ chỉ mang tính lý thuyết. Nguyên tắc trình bày bản vẽ bố trí thép sàn sẽ được Kiến Trúc Hùng Gia Phát chia sẻ ở phần tiếp theo.

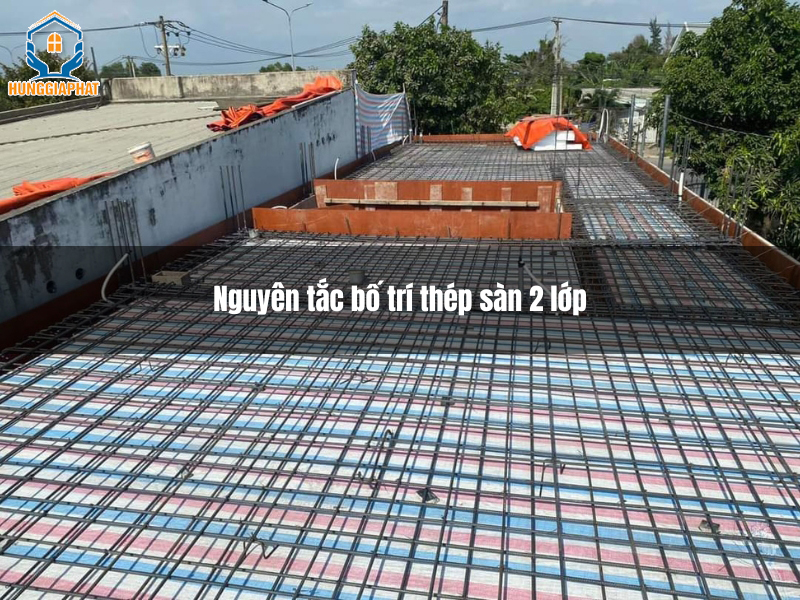

Nguyên tắc bố trí thép sàn 2 lớp

Phương án thi công cốt thép sàn cần sự tư vấn từ các kỹ sư chuyên ngành. Tùy thuộc vào tính chất từng công trình, cách bố trí thép sàn sẽ được điều chỉnh cho phù hợp, dựa vào chỉ số nội lực.

Khi bố trí sắt sàn 2 lớp, cần lưu ý rằng lớp thép trên sẽ chịu mô men âm và được cắt tại cạnh ngắn. Nếu thép được đặt vuông góc với thép mũ, thép sẽ nằm dưới lớp mũ. Sau khi hoàn tất việc buộc, cần sử dụng các con kê để đảm bảo 2 lớp thép không dính vào nhau.

Việc xác định nội lực rõ ràng là rất quan trọng để đảm bảo kết cấu thép đạt tiêu chuẩn. Chủ đầu tư có thể sử dụng phần mềm phân tích nội lực hiện đại để có kết quả chính xác. Có hai phương pháp bố trí thép sàn như sau:

• Bố trí thép sàn 1 phương: Sàn chịu uốn theo 1 phương cụ thể. Trong một số trường hợp đặc biệt, có thể có độ uốn nhỏ ở phương thứ hai. Phương pháp này cho phép kê tường hoặc đổ liền khối cùng với dầm, với các liên kết nhỏ hơn hoặc bằng 2 cạnh đối diện;
• Bố trí thép sàn 2 phương (bố trí thép sàn 2 lớp so le): Sàn được uốn theo 2 phương với độ uốn gần như nhau. Liên kết với dầm trong phương pháp này sẽ lớn hơn hoặc bằng 2 cạnh liền kề.

Quy trình bố trí thép sàn 2 lớp

Quy trình bố trí thép sàn 2 lớp gồm 6 bước cơ bản sau đây:

• Bước 1: Bố trí thép ở dưới theo chiều ngắn trước, sau đó lắp thép lớp dưới theo chiều dài, đánh dấu vị trí trên các thanh thép chủ dầm để dễ xác định;
• Bước 2: Tiếp tục bố trí thép gối (thép chịu momen âm), tính chiều dài neo từ mép dầm và đảm bảo đạt kích thước quy định (khoảng 35D);
• Bước 3: Sử dụng thép cấu tạo để giữ khung, thường là Ø8 A200 hoặc A300;
• Bước 4: Dùng cục kê để tạo lớp bảo vệ bê tông, có thể là đá hoa cương hoặc đá 1-2, dày từ 2,5cm đến 3cm;
• Bước 5: Đảm bảo bố trí đủ thép ở vị trí 2 thép gối chồng nhau, thép ở phương ngắn nằm trên;
• Bước 6: Chỉ sử dụng thép có đường kính Ø10 trở lên, tránh dùng Ø6 hoặc Ø8 để không làm giảm chiều cao làm việc của thép gối.

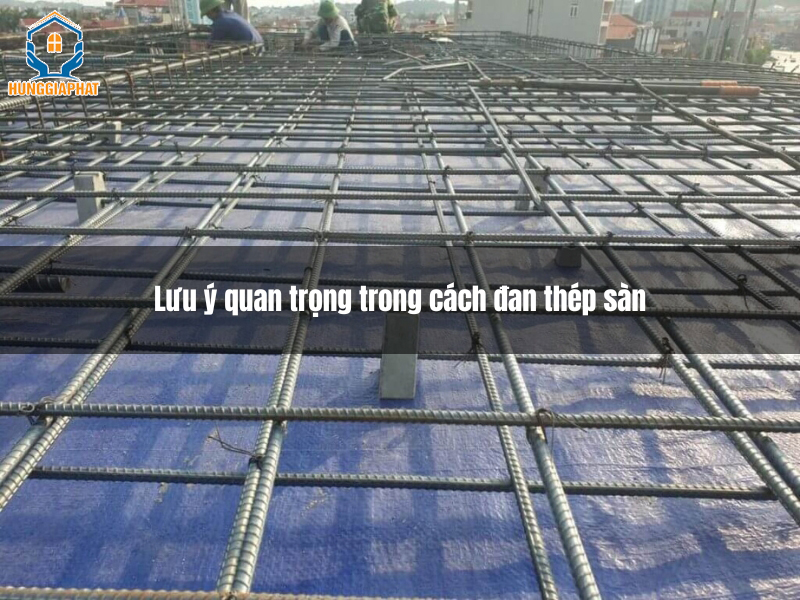

Lưu ý quan trọng trong cách đan thép sàn

Tại Việt Nam, công tác đan thép sàn thường diễn ra một cách sơ sài và thiếu tính chuyên nghiệp. Nguyên nhân có thể đến từ việc chủ nhà không hiểu rõ kỹ thuật, giám sát lỏng lẻo hoặc sự bất cẩn của bên thi công. Dưới đây là một số điểm quan trọng cần chú ý trong quy trình này:

Cục kê

Cục kê là các viên bê tông dùng để cố định vị trí của thép sàn, đảm bảo độ dày lớp bê tông bảo vệ cốt thép trong quá trình đổ. Kích thước cục kê thường từ 15mm đến 25mm. Một số công trình sử dụng viên đá kích thước 10x20mm để tiết kiệm chi phí, nhưng điều này có thể dẫn đến lệch vị trí kê, làm giảm độ bảo vệ cho cốt thép.

Để kiểm tra tính đúng đắn của bố trí thép sàn 2 lớp, gia chủ có thể so sánh tổng độ cao khối bê tông cần đổ. Đối với thép 1 lớp, khối bê tông cần ở giữa, còn với thép 2 lớp, chiều dày lớp trên và dưới phải bằng nhau.

Số lượng cục kê so với khoảng cách đan thép sàn tiêu chuẩn là:

• Sàn/dầm: 4 – 5 cục/m²;
• Cột/đà: 5 – 6 cục/m².

Sắt kê mũ (chân chó)

Sắt kê mũ tạo khoảng cách giữa lớp thép mũ phía trên và lớp thép sàn phía dưới, đồng thời giúp bảo vệ cốt thép. Mặc dù một số gia chủ có thể xem nhẹ chi tiết này, nhưng việc thiếu sắt kê mũ có thể dẫn đến nứt sàn, đặc biệt là ở các khu vực có diện tích lớn.

Nếu không sử dụng "chân chó", khoảng cách giữa lớp thép mũ và lớp thép dưới sẽ quá sát, gây ra tình trạng võng sàn khi có người đi lại.

>>>XEM THÊM:

• Hợp đồng xây nhà trọn gói chi tiết, đầy đủ, mới nhất
• Thư viện bản vẽ nhà ĐẸP, tiện nghi, đầy đủ chi tiết
• Cách tính tiền công thợ xây nhà theo m2 chính xác A-Z

Trên đây là tất cả thông tin liên quan đến việc bố trí thép sàn 2 lớp cùng hướng dẫn chi tiết các bước thực hiện. Kiến Trúc Hùng Gia Phát hy vọng rằng những chia sẻ này sẽ hữu ích đối với bạn. Hãy theo dõi website của chúng tôi để cập nhật những thông tin mới nhất nhé!
