Bạn đang tìm kiếm cách đọc bản vẽ xây dựng nhà chi tiết nhất? Đừng lo lắng, Kiến Trúc Hùng Gia Phát sẽ hướng dẫn bạn từng bước để hiểu rõ bản vẽ xây dựng ngay sau đây. Cùng theo dõi nhé!
Bạn đang có kế hoạch xây dựng một ngôi nhà mới? Việc hiểu bản vẽ xây dựng là bước đầu tiên và vô cùng quan trọng. Bản vẽ không chỉ là những đường nét phức tạp mà còn chứa đựng thông tin chi tiết về cấu trúc, kích thước và vật liệu của ngôi nhà.
Kiến Trúc Hùng Gia Phát sẽ giúp bạn nắm vữngcách đọc bản vẽ xây dựng thật dễ dàng, từ đó bạn có thể chủ động trong quá trình xây dựng và đảm bảo ngôi nhà của mình được hoàn thiện đúng như ý muốn. Đừng bỏ qua thông tin hữu ích này bạn nhé!
Bản vẽ xây dựng là gì?
Bản vẽ xây dựng bao gồm các mặt bằng, mặt cắt, mặt đứng và mặt bên của các hạng mục trong công trình, được thể hiện qua các ký hiệu theo tiêu chuẩn bản vẽ xây dựng Việt Nam. Mục đích của bản vẽ là cung cấp thông số và hình ảnh cụ thể để hỗ trợ cho quá trình thi công, giúp nhà thầu tránh sai sót, xác định chính xác khối lượng vật liệu và quản lý chi phí hiệu quả.
Hiện nay, hầu hết các bản vẽ đều được thực hiện bằng phần mềm chuyên dụng để đảm bảo độ chính xác cao. Bên cạnh đó, bản vẽ xây dựng được chia thành 2 loại:
- Bản vẽ phối cảnh 3D;
- Bản vẽ kỹ thuật.
Trong đó, bản vẽ kỹ thuật là loại bản vẽ mô tả chi tiết các thông số, kích thước kèm theo nhiều thuật ngữ và ký hiệu. Vì vậy, chủ nhà nên tìm hiểu cách đọc bản vẽ để nắm rõ các chi tiết của công trình.
Ý nghĩa của việc hiểu rõ bản vẽ xây dựng
Việc nắm rõ cách đọc bản vẽ xây dựng mang lại nhiều lợi ích thiết thực trong quá trình xây nhà, đặc biệt ở 3 khía cạnh sau:
Trao đổi với kiến trúc sư
Kiến trúc sư thường tuân thủ các thông số chuẩn. Ví dụ, trong một căn phòng cần bố trí bao nhiêu ổ cắm, đặt tại vị trí nào như: cửa ra vào, đầu giường, nơi treo tivi hay kích thước tiêu chuẩn của tủ quần áo, giá bát đũa...
Tuy nhiên, mỗi gia đình lại có nhu cầu riêng. Việc hiểu cách đọc bản vẽ giúp bạn dễ dàng trao đổi và điều chỉnh với kiến trúc sư trước khi bước vào giai đoạn thi công, tiết kiệm thời gian và công sức cho cả hai bên.
Giám sát quá trình thi công
Nắm vững bản vẽ xây dựng sẽ giúp bạn dễ dàng theo dõi và kiểm tra quá trình thi công, đảm bảo công trình được thực hiện đúng với thiết kế ban đầu. Nhờ đó, bạn có thể kịp thời phát hiện và điều chỉnh những sai sót nếu có, giúp tiến độ xây dựng suôn sẻ và đạt chất lượng tốt hơn.
Nghiệm thu hợp đồng
Khi ký nghiệm thu hợp đồng thiết kế, bạn đã chấp nhận toàn bộ hồ sơ kỹ thuật của công trình. Việc thay đổi sau khi đã nghiệm thu thường khó thực hiện và không phải đơn vị nào cũng hỗ trợ. Vì thế, hiểu rõ bản vẽ xây dựng sẽ giúp bạn an tâm hơn khi ký kết, tránh những phát sinh không mong muốn về sau.
Các loại bản vẽ xây dựng phổ biến
Bản vẽ xin phép xây dựng
- Bản vẽ mặt bằng: Thể hiện bố trí các phòng và không gian từ trên cao, liên kết với các bản vẽ kỹ thuật khác;
- Bản vẽ mặt đứng: Minh họa hình dáng bên ngoài của công trình, giúp gia chủ hình dung tỷ lệ và thẩm mỹ;
- Bản vẽ mặt cắt: Cung cấp thông số chiều cao, lỗ cửa sổ, cầu thang, tường, và các chi tiết nội thất;
- Bản vẽ độ cao: Phối cảnh phẳng từ một hướng cụ thể của công trình;
- Bản vẽ vị trí/bố trí chung: Trình bày tổng thể bố cục công trình trên khu đất;
- Khung tên: Ghi thông tin bản vẽ, thuận tiện lưu trữ và tìm kiếm.
Bản vẽ thiết kế xây dựng (bản vẽ thi công)
- Bản vẽ thiết kế kiến trúc: Thiết kế tổng thể, chi tiết nội thất và các yếu tố thẩm mỹ;
- Bản vẽ kết cấu: Thể hiện móng, dầm, sàn, cột, mái, bể nước ngầm, cùng các mặt cắt và bảng kê chi tiết;
- Bản vẽ hệ thống điện – nước: Minh họa lắp đặt mạch điện, ống nước, vị trí ổ cắm, công tắc, thiết bị;
- Bản vẽ chi tiết, lắp ráp: Thể hiện kích thước, dung sai, cách các thành phần ghép nối và lắp đặt;
- Bản vẽ tổng thể (master plan): Hiển thị toàn bộ phạm vi dự án, quy hoạch tổng thể;
- Bản vẽ phối cảnh 3D: Mô phỏng khối lượng và không gian công trình theo tầm nhìn người nhìn, thường dựng bằng CAD, BIM hoặc CGI;
- Bản vẽ kỹ thuật thi công: Cung cấp thông số chính xác cho nhà sản xuất và kỹ sư thi công, kèm theo lịch trình, khối lượng vật liệu và thông số kỹ thuật.
Ký hiệu thường dùng trong bản vẽ xây dựng
Trong các bản vẽ xây dựng, bảng chú thích ký hiệu dùng để giải thích các biểu tượng sử dụng. Để hiểu rõ hơn về cách đọc bản vẽ xây dựng nhà ở, dưới đây là những ký hiệu phổ biến mà bạn cần biết:
Cửa, cửa sổ và vách ngăn

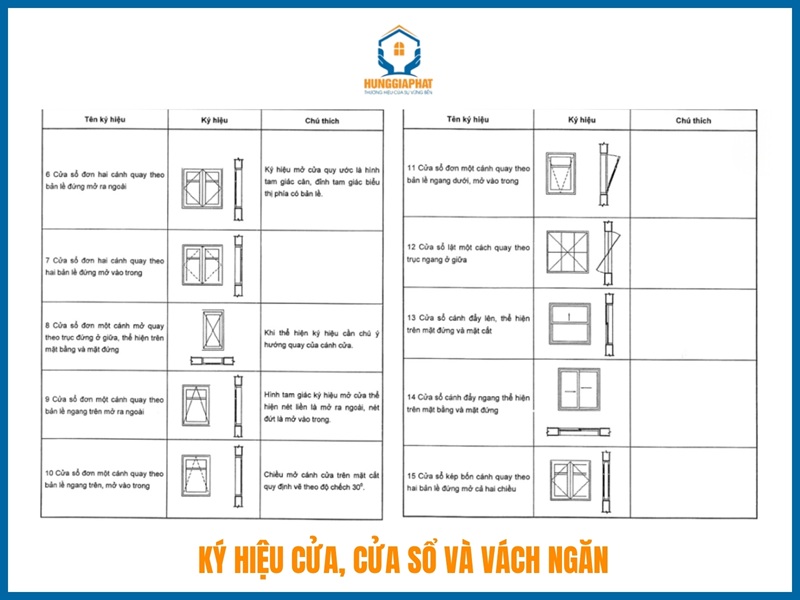

Các ký hiệu cho cửa, cửa sổ và vách ngăn cho biết loại cửa sẽ được lắp đặt, chẳng hạn như cửa đơn, cửa kép, cửa lùa,... Tuy nhiên, các ký hiệu này không cung cấp thông tin chi tiết về vật liệu hay phương pháp gia công. Thay vào đó, bản vẽ xây dựng thường có chú thích hoặc có trang kỹ thuật riêng để mô tả chi tiết các cánh cửa và vách ngăn.
Cầu thang và dốc

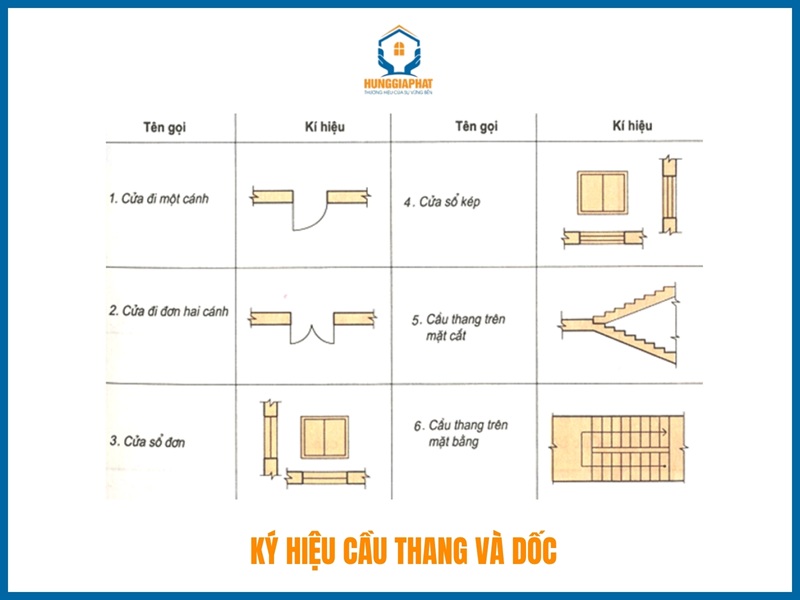

Ký hiệu cầu thang và dốc thường xuất hiện trong thiết kế cho nhà mặt đất và căn hộ nhiều tầng. Những ký hiệu này chỉ thể hiện vị trí, chức năng của cầu thang và dốc, mà không cung cấp hình ảnh thực tế của thiết kế.

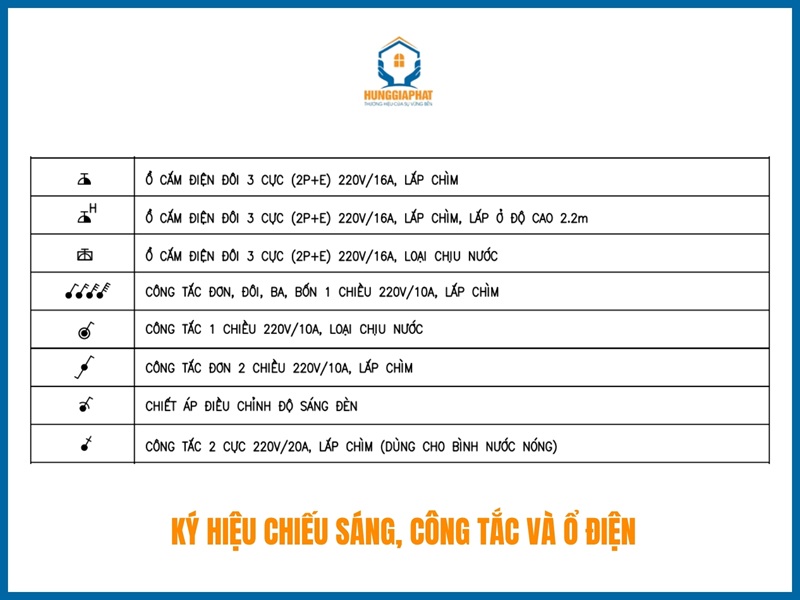

Chiếu sáng, công tắc và ổ điện
Các ký hiệu liên quan đến điện thường là những yếu tố cần đặc biệt chú ý khi đọc bản vẽ xây dựng. Những ký hiệu này có hình dạng phức tạp và dễ gây nhầm lẫn, đặc biệt trong các bản vẽ có kích thước lớn. Việc hiểu rõ các ký hiệu về điện sẽ giúp bạn xác định và bố trí hệ thống điện trong ngôi nhà một cách chính xác hơn.
Vật liệu

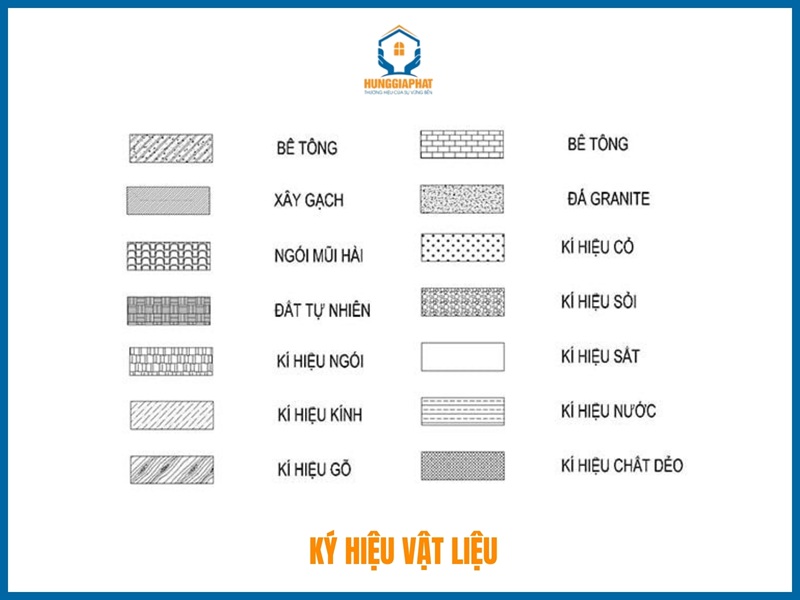

Để hiểu rõ cách đọc bản vẽ xây dựng, bạn cũng cần nhận biết các ký hiệu vật liệu. Thông thường, các vật liệu đều có ký hiệu hình vẽ thống nhất. Tuy nhiên, những vật liệu đặc biệt có thể được kiến trúc sư ký hiệu khác biệt và kèm theo chú thích chi tiết trong bản vẽ.
Nội thất

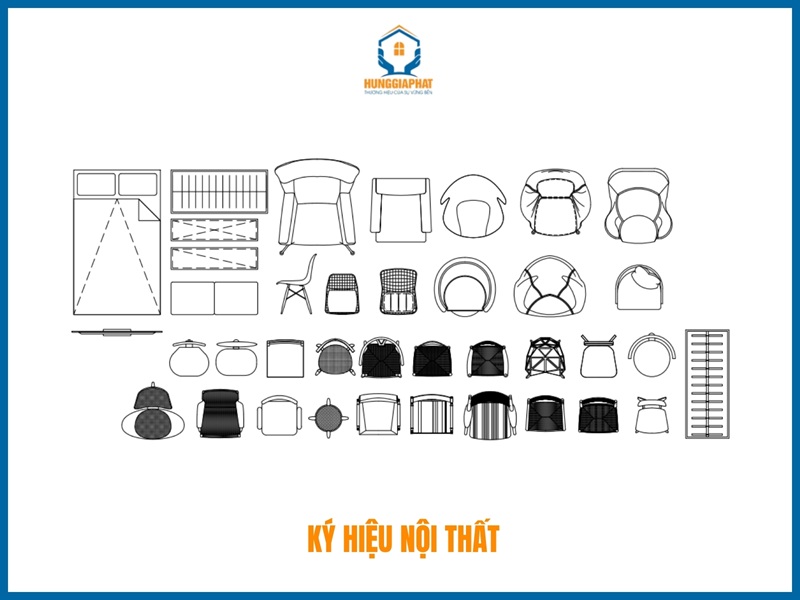

Ký hiệu về nội thất là phần dễ nhận diện nhất trong bản vẽ xây dựng. Những ký hiệu này thường thể hiện đồ nội thất trong phòng dưới góc nhìn từ trên xuống. Khi kết hợp với bản vẽ 3D, bạn có thể dễ dàng hình dung cách bố trí và hoàn thiện nội thất trong ngôi nhà.
Hướng dẫn đọc bản vẽ xây dựng dễ hiểu nhất
Trước khi bắt tay vào bất kỳ dự án xây dựng nào, việc nắm vững và đọc hiểu bản vẽ là bước nền tảng quan trọng. Dưới đây là 5 bước giúp bạn tiếp cận bản vẽ một cách chính xác và hiệu quả:

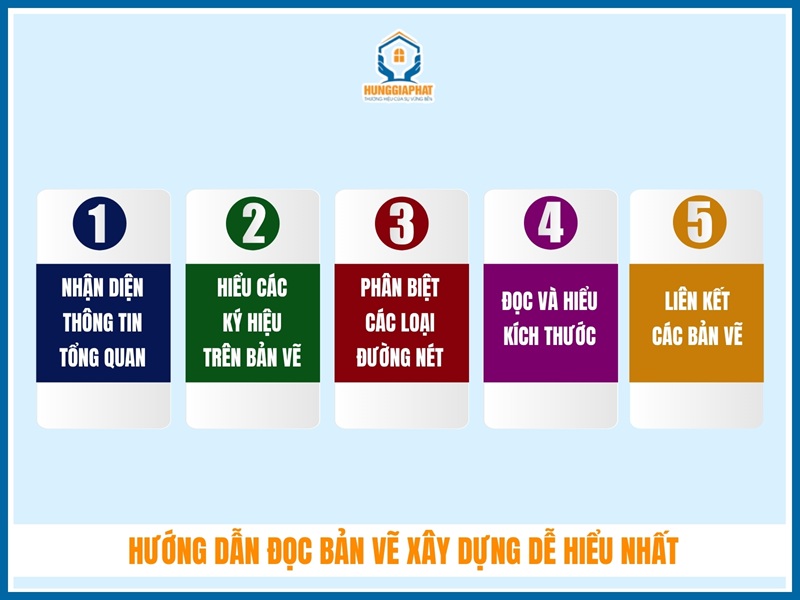

Bước 1: Nhận diện thông tin tổng quan
Bước 2: Hiểu các ký hiệu trên bản vẽ
Bước 3: Phân biệt các loại đường nét
Bước 4: Đọc và hiểu kích thước
Bước 5: Liên kết các bản vẽ
Hướng dẫn cách đọc 6 loại bản vẽ xây dựng phổ biến

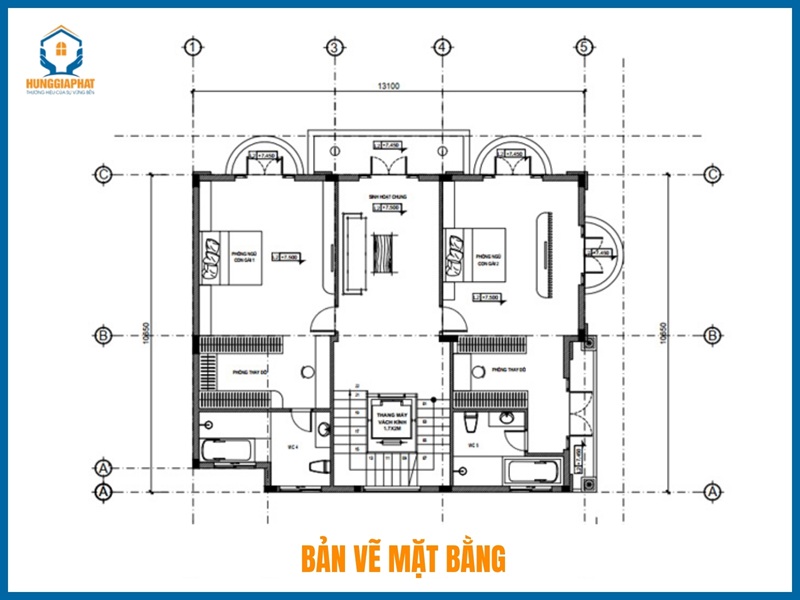

Bản vẽ mặt bằng
Cách đọc:
- Đọc lần lượt từ tầng trệt đến tầng trên;
- Xem các khoảng không gian như phòng khách, phòng ngủ, bếp, phòng thờ, hành lang, nhà vệ sinh, cầu thang, cửa chính và cửa phụ;
- Chú ý dãy kích thước: tường, trục cột, lỗ cửa, diện tích phòng;
- Nhận diện ký hiệu đồ nội thất, vị trí cầu thang và hướng đi lên.

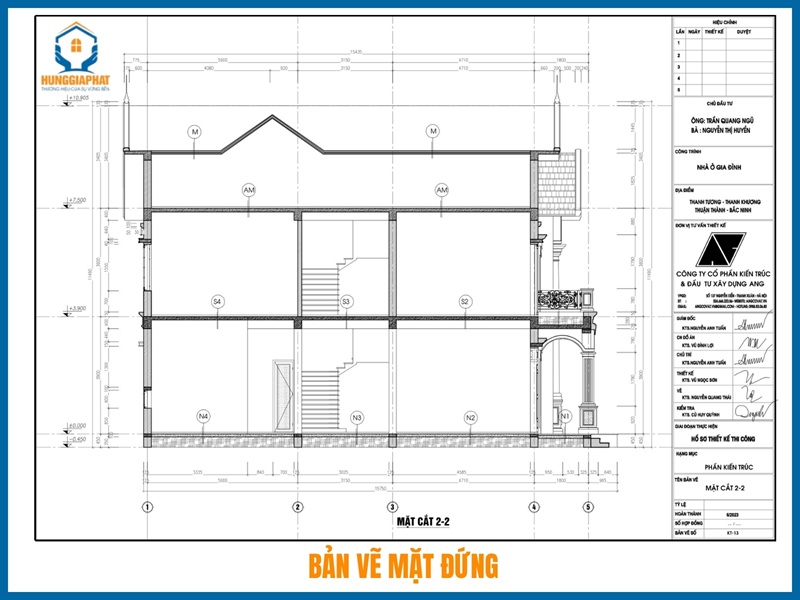

Bản vẽ mặt đứng
Cách đọc:
- Xác định hướng nhìn dựa trên trục tường so với bản vẽ mặt bằng;
- Kiểm tra sự cân đối, tỷ lệ, chiều cao cửa, ban công, mái và chi tiết trang trí;
- Phối hợp với mặt bằng để đảm bảo sự chính xác khi thi công.

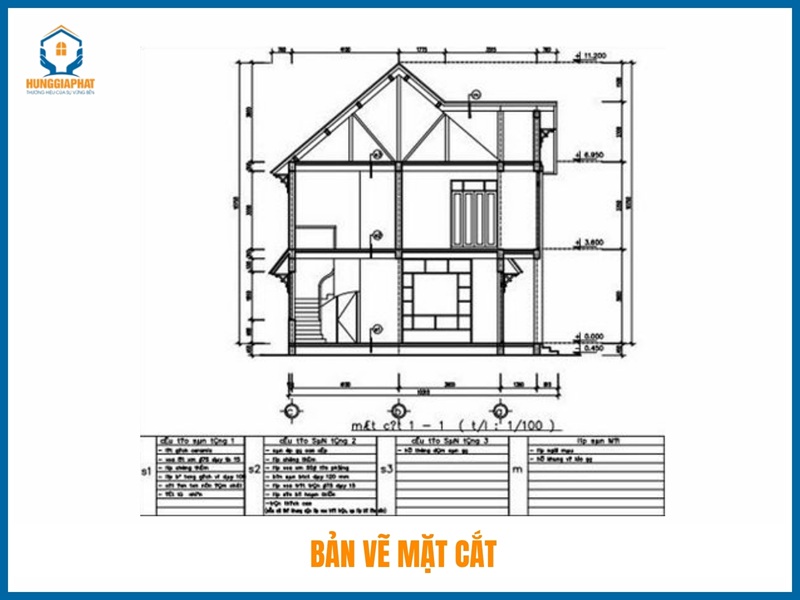

Bản vẽ mặt cắt
Cách đọc:
- Phân biệt mặt cắt dọc và mặt cắt ngang;
- Kiểm tra kích thước tường, chiều cao trần, vị trí cửa sổ và cầu thang;
- Đọc tỷ lệ mặt cắt, chú thích và ký hiệu để hiểu đúng kích thước thực tế.

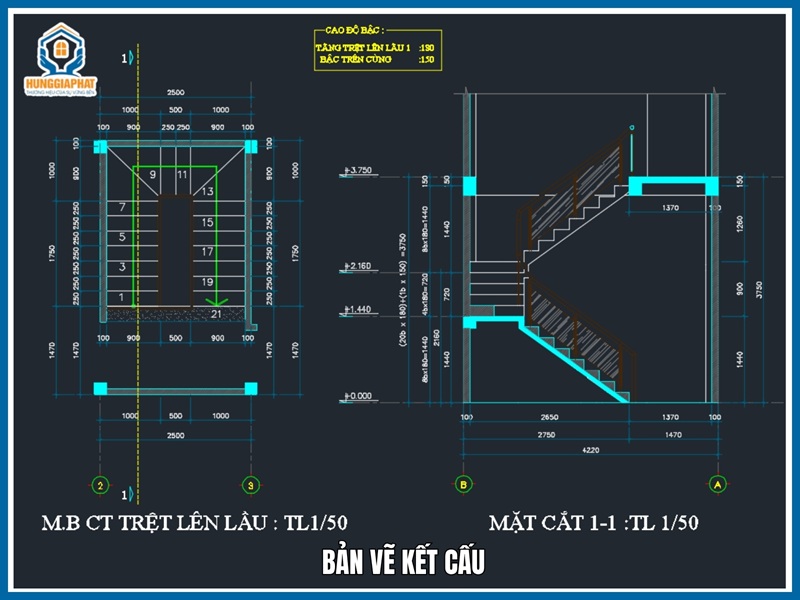

Bản vẽ kết cấu
Cách đọc:
- Nhận diện loại cốt thép, đường kính, số lượng, khoảng cách và vị trí đặt theo ký hiệu;
- Kiểm tra bố trí cốt thép trên mặt cắt và hình chiếu chính;
- Chú ý tỷ lệ bản vẽ (1:20, 1:50, 1:100) và các bảng kê chi tiết vật liệu.
Bản vẽ phối cảnh
Cách đọc:
- Sử dụng phối cảnh để kiểm tra tỷ lệ, sự hài hòa kiến trúc và tính thẩm mỹ;
- Phối hợp với mặt bằng, mặt đứng và mặt cắt để xác nhận chi tiết thi công.

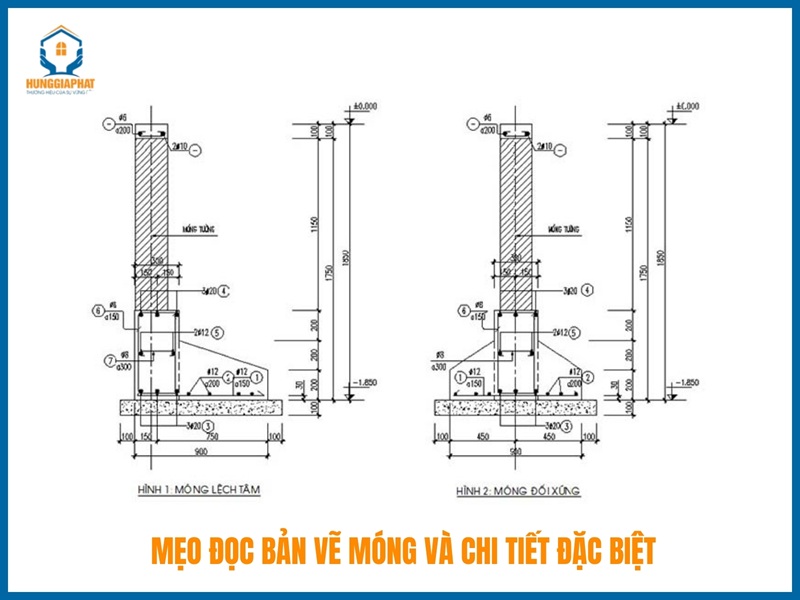

Mẹo đọc bản vẽ móng và chi tiết đặc biệt
- Móng băng: Kiểm tra cao độ, số lượng thép, lớp bê tông lót;
- Cổ móng: Xem vị trí thanh thép, khoảng cách đai, liên kết với đế móng;
- Dầm chân thang: Xác định kích thước dầm, số lượng thép, cách đặt thép;
- Móng đơn: Ghi chú rõ chiều dài, chiều rộng, vị trí cốt thép và dầm liên kết.
